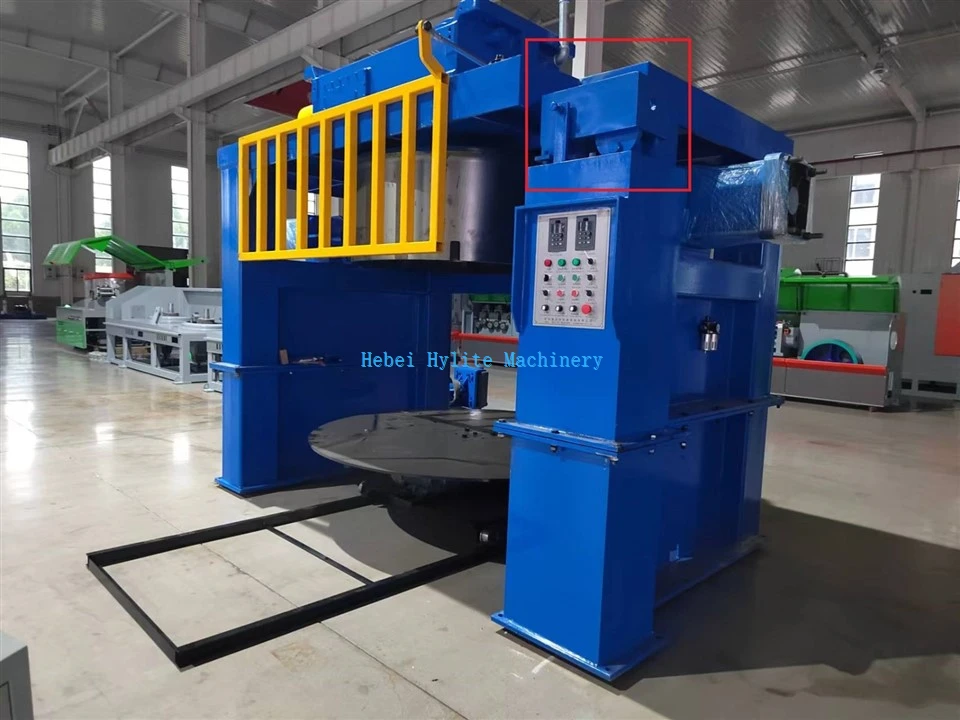

"Apgriezts" attiecas uz stieples padeves trumuli (I-staru spoli), kas ir novietota otrādi virs iekārtas, lai novilktā stieple ar savu svaru iekristu zemāk esošajā padeves tvertnē-. Šī ir stiepļu vilkšanas metode, kas ļauj izvairīties no vērpšanas un deformācijas.
Produktu darbplūsma
Stieples padeve:
Resno stiepli, kas jāvelk (ievada), novieto uz padeves veltņa iekārtas augšpusē. Šis veltnis brīvi griežas (parasti ar bremzi, lai kontrolētu spriedzi).
Vada gals tiek izvadīts no augšējā veltņa.
Zīmējums:
Vads vispirms iziet cauri zīmēšanas veidnes kārbai. Formēšanas kārbā ir ievilkšanas presformas (parasti karbīda vai dimanta presformas) ar pakāpeniski mazāka diametra caurumiem.
Vads tiek piespiedu kārtā izvilkts cauri matricas caurumiem ar spēcīgu stiepes spēku, kas tiek plastiski deformēts. Tās diametrs ir samazināts, garums palielinās, un tā virsma kļūst gludāka.
Lielākajai daļai apgriezto stiepļu vilkšanas iekārtu ir vienkāršas -vilkšanas iekārtas (izmantojot tikai vienu matricu), un tām ir vienkārša struktūra. Ir arī vairākas apgrieztās mašīnas, taču tās ir mazāk izplatītas.
Sākt-(galvenais solis):
Pēc vilkšanas stieple iziet no formas un karājas vertikāli uz leju.
Iekārtas apakšā ir ar dzinēju{0}}vadāma paņemšanas-spole. Vads dabiski nokrīt gravitācijas ietekmē, un rotējošā spole kārtīgi aptin stiepli sev apkārt.
Lai nodrošinātu vienmērīgu tinumu, tiek izmantota stieples vadotne, kas virza stieples kustību uz priekšu{0}}un-turpu, nodrošinot vienmērīgu tinumu.
Izkraušana:
Kad stieples ruļlis ir novilkts, paņemšanas spole-(tagad pilna ar gatavo stiepli) apstāsies automātiski vai manuāli.
Visu apakšējo uzņemšanas{0}}sekciju (ieskaitot cilindru un spoli) var veidot kā rotējošu, paceļamu vai ratiņu veidu. Operators to pārvieto malā vai pagriež, lai noņemtu pilno spoli, nomaina to ar tukšu cilindru, un var sākties nākamā darba kārta. Tas ir galvenais, lai nodrošinātu nepārtrauktu ražošanu.
